                鋁板水浸式超聲C掃描系統采用自動化無損檢測技術-山科飛泰

                發布時間:2025/3/13 14:54:43

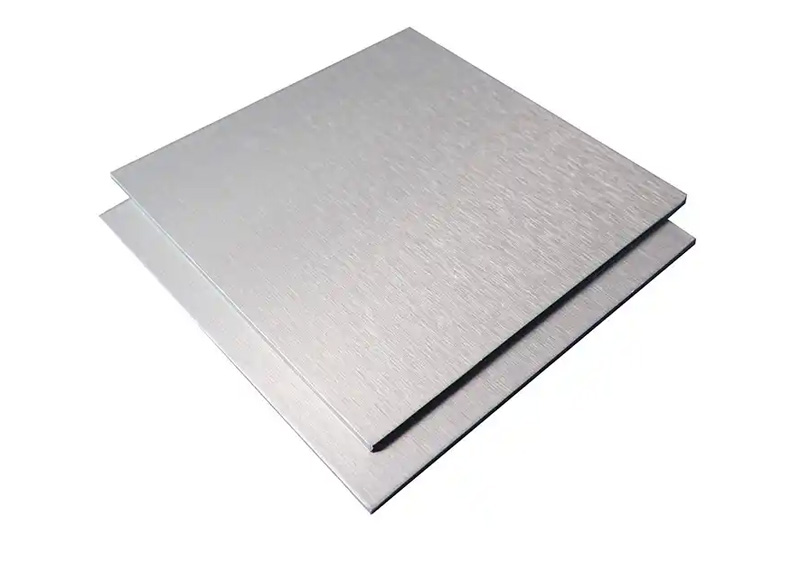

                鋁板作為一種重要材料,憑借其輕質、高強度、耐腐蝕等卓越特性,在航空航天、汽車制造、電子設備等眾多核心領域占據著重要地位。


                隨著高端產業快速發展,很多產品對鋁板質量要求越來越高。任何細微的質量問題,都可能在后續的使用中引發嚴重的安全隱患或性能故障,所以很多鋁板生產企業要對鋁板進行無損探傷。


                水浸式超聲 C 掃描系統可對鋁板進行全面探傷檢測

                鋁板水浸式超聲 C 掃描系統屬于一種高效探傷設備,當超聲波在鋁板中傳播時,會均勻的鋁板材料中前進,一旦遇到鋁板內部的缺陷,如裂紋、氣孔、夾雜等,會使超聲波發生反射、折射和散射,導致超聲波的能量衰減、傳播路徑偏移以及回波信號的變化。通過精確捕捉和分析這些變化,水浸超聲 C 掃描系統便能顯示出鋁板內部的缺陷信息,有沒有缺陷一目了然。


                水浸超聲 C 掃描系統以水作為耦合劑,將探頭和鋁板全部或部分浸于水中。水層耦合在檢測過程中可以減少超聲衰減,從而保證了檢測信號的穩定性和準確性。同時,系統采用多探頭檢測方式,多個探頭協同工作,能夠?qū)崿F(xiàn)對鋁板更全面、更快速的檢測。

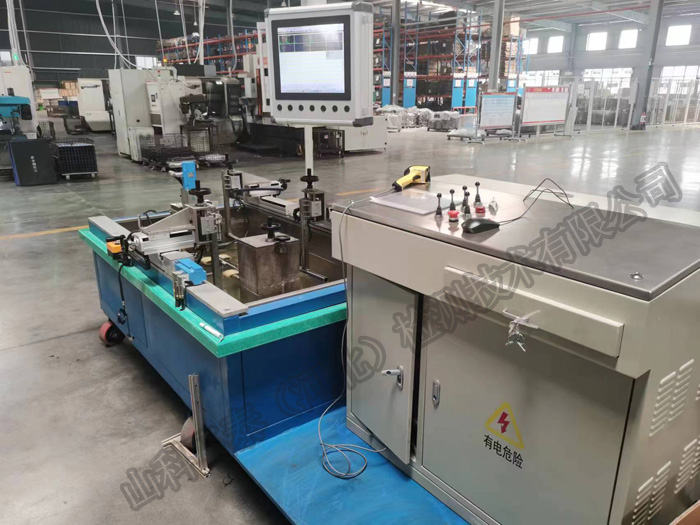

                水浸式 C 掃描系統自動化探傷流程

                鋁板水浸式超聲 C 掃描系統的自動化運作流程,從鋁板的裝卸到檢測結果的輸出,實現了全流程的自動化,可以提高企業檢測效率和準確性。


                當鋁板被運送至檢測區域時,自動上料裝置會將鋁板準確地放置在水槽的升降臺上。升降臺平穩下降,將鋁板浸入水中,為檢測做好準備。


                檢測過程中,探頭在自動化控制系統的指揮下,按照預設的路徑和參數對鋁板進行掃描。探頭在 X、Y、Z 軸方向上的精確移動,確保了對鋁板的全面覆蓋。在掃描過程中,超聲波不斷發射到鋁板中,遇到缺陷時產生的回波信號被探頭及時接收,并傳輸至信號處理系統。


                信號處理系統對接收到的回波信號進行快速、準確的分析和處理。通過先進的算法和圖像處理技術,系統能夠從復雜的信號中提取出缺陷的信息,包括缺陷的位置、大小、形狀等。同時,系統還會根據預設的標準對缺陷進行評估,判斷其是否符合質量要求。


                一旦檢測到缺陷,系統會立即啟動缺陷定位功能。精掃評估探頭迅速對缺陷區域進行更細致的掃描,進一步確定缺陷的詳細信息。同時,系統會自動記錄缺陷的相關數據,并在圖像上進行標注,方便操作人員查看和分析。


                檢測完成后,系統會將檢測結果以直觀的圖像和數據形式保存下來。這些結果可以隨時被調用和查看,為鋁板的質量評估和后續處理提供了重要依據。同時,系統還可以根據用戶的需求,生成詳細的檢測報告,報告中包含了鋁板的基本信息、檢測參數、缺陷情況以及評估結論等內容,為生產和質量控制提供了全面的支持。


                鋁板水浸式超聲 C 掃描系統屬于非標定制產品,有需要的客戶可以電話聯系我們,告知我們探傷的工件、工件的尺寸、探傷的速度、探傷的精度、自動化程度,我們會根據您的需求出一份探傷解決方案和案例,滿意后再簽訂合同。
