超聲波探傷設備分類

超聲波探傷設備有便攜式的超聲波探傷儀和大型超聲波自動化探傷設備，超聲波探傷儀主要用于手工探傷，因為體積小便于攜帶，特別適合在工作現場及室外探傷，超聲波自動化探傷設備安裝在車間，屬于流水線探傷工序，可以根據不同標準對工件進行自動檢測。

超聲波手動探傷

超聲波手動探傷一般是指使用超聲波探傷儀探傷，超聲波探傷儀能夠快速、便捷、精確地進行工件內部多種缺陷（氣孔、裂紋、疏松、夾雜等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場檢測。

要使用超聲波探傷儀要先考取探傷證，擁有探傷證才有使用資格，看得懂聲波。手工探傷的優點是便于攜帶、價格低、使用場所多，缺點是人工探傷結果受人為因素影響，探傷速度慢，適合小工程使用。

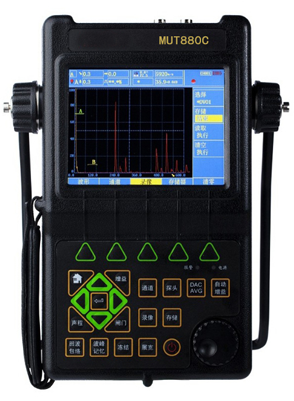

超聲波探傷儀

超聲波自動探傷

超聲波自動探傷是指使用超聲波自動探傷設備探傷，超聲波自動探傷設備根據檢測工件不同分為氣瓶探傷設備、鋼板探傷設備、鋼管探傷設備、棒材探傷設備等。超聲波自動探傷設備具有自動上下料、自動檢測缺陷、自動記錄缺陷位置及數量、自動生產檢測報告等功能。

拿鋼管探傷設備舉例：鋼管被吊至上料臺架，撥料機構動作，把鋼管送至輥道探傷區域，旋轉輥道帶動鋼管原地旋轉，探頭裝置從待機位置駛出進入探傷區域，當感應到鋼管后探頭依次落下原地旋轉一周對鋼管端部進行檢測，端部檢測完成后進行管體檢測，從而對鋼管進行100%全覆蓋檢測。對有缺陷信號鋼管進行報警和噴標。檢測完畢，下料機構將鋼管送到下料區域，撥至下料架臺。一整套操作下來可以對鋼管內外表面及內部的縱向、橫向缺陷的雙向自動檢測，還可以對鋼管壁厚進行測量。

好的超聲波自動探傷設備控制分兩種狀態：手動、自動。手動狀態下，各種動作均手動控制，適合設備功能試驗或樣管調試；自動狀態下，所有動作均自動完成，無需人為干預。

超聲波自動探傷設備優點：可以設置多個標準，根據不同客戶使用不同探傷標準，探傷精度統一，自動化程度高省時省力。缺點是價格昂貴。

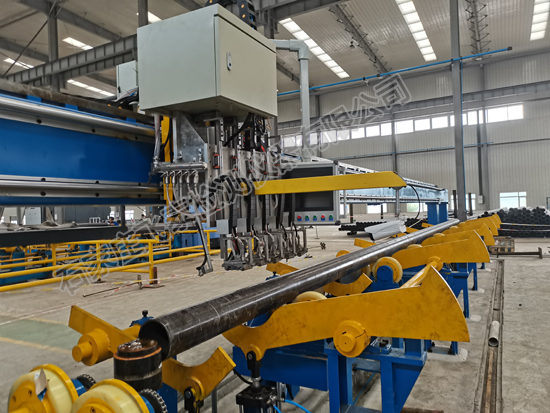

超聲波自動探傷設備

超聲波探傷標準

執行GB/T5777-2019(U2級槽傷)、GB/T20490-2006、ISO10893-2-2011、ISO10893-8-2011、ISO10893-10-2011、ISO10893-12-2011、GB/T5310-2008、GB/T8162-2008、GB/T8163-2008、API5CT、API5D、API SPEC 5L、NB/T47013等標準。
